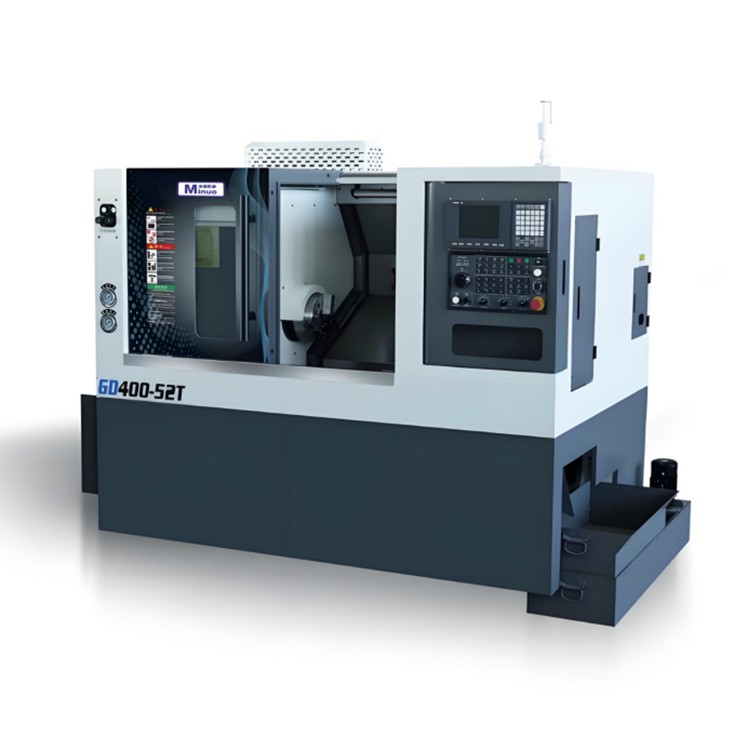

GD400-52T közepes-méretű, nagy hatékonyságú CNC eszterga
- A termelékenység elsődleges céljaként tervezett GD400-52T avízszintes CNC eszterga nagy igénybevételhezkötegelt gyártási környezetek. Az integrált 30 fokos magas-alacsony sínágy és az alapszerkezet kompakt merevséget biztosít, ami stabil működést tesz lehetővé a folyamatos, nagy sebességű vágás során. A megerősített orsódoboz és a nagy orsóegység biztosítja a tartós gyártási ciklusokhoz szükséges merevséget.
- Az X/Z tengelyeken található nagy-precíziós lineáris vezetőpályák egyenletes mozgást biztosítanak alacsony súrlódás mellett és csökkentett zaj mellett, hozzájárulva a pontossághoz és a gép hosszú élettartamához. Az orsórendszer érintésmentes-dupla-visszacsatolású indukciós indexeléssel rendelkezik, amely hidraulikus reteszeléssel kombinálva gyors és megbízható pozicionálást tesz lehetővé. Ezek a tulajdonságok teszik avízszintes CNC eszterga nagy igénybevételhezkülönösen hatékony a nagy áteresztőképességű{0}}esztergálási műveleteknél.
- Φ400 mm maximális megmunkálási átmérővel, 400 mm megmunkálási hosszsal és Φ62 mm orsófurattal a GD400-52Tvízszintes CNC eszterga nagy igénybevételheztámogatja a tárcsák, hüvelyek és tengelyrészek hatékony kötegelt feldolgozását, miközben optimalizált forgácseltávolító és hűtőrendszere javítja a gyártás általános folytonosságát.
Becsület és minősítés
Hasznossági minta szabadalmi tanúsítvány
Hasznossági minta szabadalmi tanúsítvány
Hasznossági minta szabadalmi tanúsítvány
Találmányi szabadalmi tanúsítvány
Találmányi szabadalmi tanúsítvány
Műszaki előírás
|
Tétel |
Egység |
GD400-52T |
|
Maximális lengésátmérő az ágy felett |
mm |
Φ500 |
|
Maximális megmunkálási munkadarab hossza |
mm |
400 |
|
Maximális megmunkálási munkadarab átmérő (tárcsa típus) |
mm |
Φ400 |
|
Orsófej típusa |
kg |
A2-6 |
|
Orsómotor teljesítmény (szervo) |
kw |
7.5 |
|
Maximális orsó fordulatszám |
fordulat |
3200 |
|
Orsó átmérője / átmenő lyuk rúd átmérője |
mm |
Φ62/Φ52 |
|
Pozícionálási pontosság |
mm |
0.01 |
|
Ismételje meg a pozicionálási pontosságot |
mm |
±0.003 |
|
Hidraulikus 3 pofás tokmány |
" |
8 |
|
Üreges forgóhenger |
" |
8 |
|
X-Axis Travel Limit |
mm |
200 |
|
X-tengely motor nyomatéka |
NM |
8 |
|
Z-Axis Travel Limit |
mm |
400 |
|
Z-tengely motor nyomatéka (N・m) |
NM |
8 |
|
Y-Axis Travel Limit |
mm |
|
|
X/Z{0}}Tengely gyorsmeneti sebessége (m/perc) |
m/perc |
20/20 |
|
Toronyhajtás mód |
- |
Szervo |
|
Szerszámállomások száma |
db |
12 |
|
Szerszám műszaki adatok: Eszterga / Fúrás |
- |
25×25/Φ32 |
|
Tailstock hüvely átmérője |
mm |
Φ90 |
|
Tailstock Sleeve Stroke |
mm |
100 |
|
Kúpos farokszár hüvely belső lyuk |
- |
MT5 |
|
Tailstock Sleeve hajtásmód |
- |
Hidraulikus programozott vezérlés |
|
Gépágy elrendezése |
- |
30 fokos dőlésszögű ágy |
|
A gép súlya (kb.) |
kg |
3000 |
